620-6403: Skupina kladky pásu

Domů

Podvozek

valivé komponenty

Skupiny kladky pásu

Kolejový válec Cat® s dvojitou přírubou

Značka: Cat

Obrázky produktů

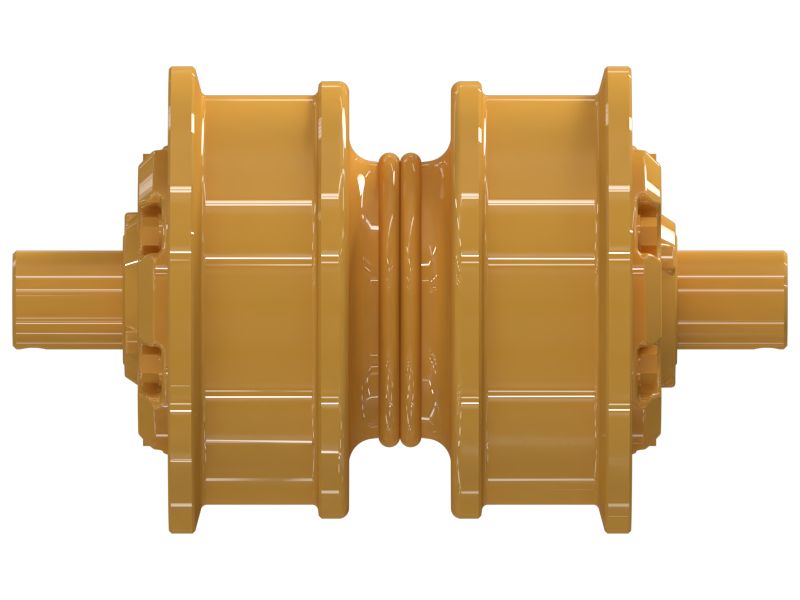

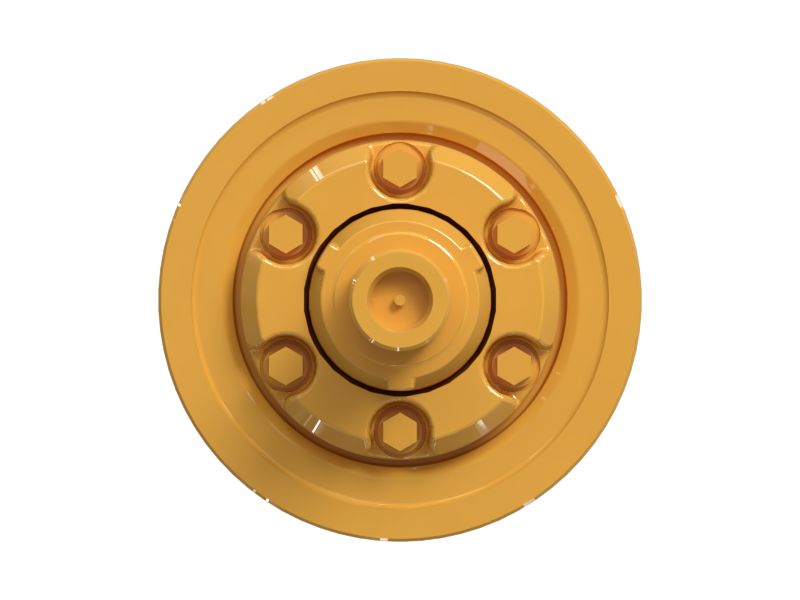

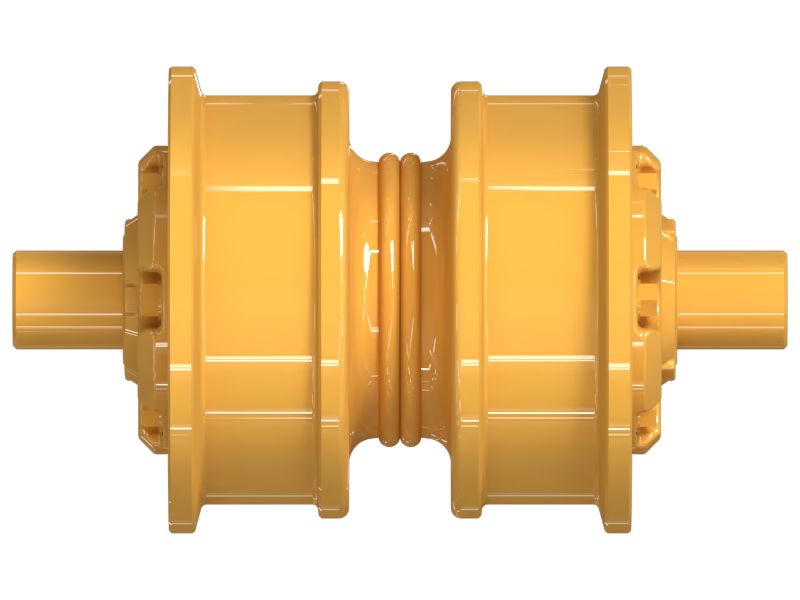

620-6403: Skupina kladky pásu

Kolejový válec Cat® s dvojitou přírubou

Značka: Cat

Je díl vhodný?

Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Přidat vybavení

Hodí se to? Nebo hledáte opravu? Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Zkontrolovat cenu

Chcete-li zobrazit zákaznickou cenu, přihlaste se

Informace o záruce

Zásady vracení zboží

Schéma

Popis

Specifikace

Kompatibilní modely

Schéma součástí pro zařízení 620-6403

Popis součásti číslo 620-6403

Popis:
Dvojitá příruba pásové kladky se používá u pásových strojů. Je navržen tak, aby podporoval a vedl řetěz pásu při jeho pohybu po rámu pásu. Skládá se z válcového válce s přírubami na obou stranách. Příruby jsou umístěny na vnitřní a vnější straně válce a tvoří konfiguraci s dvojitou přírubou.

Vlastnosti:
• Pomáhá zlepšit rovnováhu a zabraňuje překlápění během provozu.
• Příruby zajišťují dodatečný kontakt s pásem, čímž zlepšují trakci a minimalizují prokluz.

Použití:
Dvojitý přírubový kolejový válec se používá k rovnoměrnému rozložení hmotnosti kolejového válce na celý kolejový řetěz.

Specifikace součásti číslo 620-6403

Měrné jednotky

Americké

Metrické

Mounting Width (in):

12.841

Application:

Arctic Application

Mounting Bolt Axial Spacing (mm):

410

UC System:

Carrier Roller Compatible:

Mounting Width (mm):

326.16

Mounting Cap Bolt Thread Size:

M24

Link Outside Spread (in):

9.89

Inside Spread (in):

3.819

Link Outside Spread (mm):

251.2

Inside Spread (mm):

Flange Type:

DOUBLE FLANGE

Mounting Bolt Traverse Spacing (in):

3.543

Tread Diameter (in):

9,488

Mounting Cap Bolt Hole Diameter (mm):

24.5

Tread Diameter (mm):

241,0

Mounting Cap Bolt Hole Diameter (in):

0.965

Shaft Length (in):

17.953

Shaft Length (mm):

456

Outer Flange Diameter (mm):

275

Shaft OD (mm):

Shaft OD (in):

2.283

Mounting Bolt Traverse Spacing (mm):

Mounting Bolt Axial Spacing (in):

16.142

Outer Flange Diameter (in):

10.827

Modely kompatibilní se součástí číslo 620-6403

PÁSOVÝ DOZER

D8T D8R D8GC D8 GC D8

Porovnat alternativní součásti

Mounting Width (in)

Link Outside Spread (in)

Inside Spread (in)

Popis

620-6403: Skupina kladky pásu

12.841

9.89

3.819

Kolejový válec Cat® s dvojitou přírubou

246-0779: Skupina kladky pásu

9,488

2.283

3.819

Cat® Dvojitá středová příruba kladky pásu pro podvozek s pásovými kladkami

620-6402: Skupina kladky pásu

9,488

12.076

17.975

Kolejový válec Cat® s dvojitou přírubou

620-6405: Kladka pásu s dvojitou přírubou, pro použití při vysokých teplotách

9,488

2.283

3.819

Cat® Track Roller Group DOUBLE FLANGE, High Temperature Application, 241mm Tread Diameter, 326.16mm Mounting Width
